កុងតាក់ផ្តាច់ខាងក្រៅ 40.5KV

ស៊េរី GW5កុងតាក់ផ្តាច់ខាងក្រៅ 40.5KVត្រូវបានរចនាឡើងសម្រាប់បណ្តាញបញ្ជូន និងចែកចាយតង់ស្យុងមធ្យម និងខ្ពស់ ដែលដំណើរការក្រោមលក្ខខណ្ឌ AC 50Hz ។ វាត្រូវបានគេប្រើយ៉ាងទូលំទូលាយនៅក្នុងស្ថានីយ៍រង និងស្ថានីយ៍ថាមពលដើម្បីញែកសៀគ្វីដោយសុវត្ថិភាពនៅក្រោមវ៉ុលដោយគ្មានចរន្តផ្ទុក។ រចនាសម្ព័នទទួលយកយន្តការបើកប្រភេទ V ផ្ដេកជួរឈរទ្វេ ដែលធានានូវការបោសសំអាតអគ្គិសនីដែលមានស្ថេរភាព និងមានភាពជឿជាក់ខាងមេកានិចខ្លាំងនៅក្នុងបរិយាកាសខាងក្រៅដ៏អាក្រក់។

បើប្រៀបធៀបជាមួយកុងតាក់ឯកោបែបប្រពៃណីកុងតាក់ផ្តាច់ខាងក្រៅ 40.5KVផ្តល់នូវភាពធន់នឹងខ្យល់ដែលប្រសើរឡើង ការបង្កើនប្រសិទ្ធភាពប្រឆាំងនឹងការបំពុល និងប្រព័ន្ធទំនាក់ទំនងដែលមានស្ថេរភាពជាងមុន ដែលធ្វើឱ្យវាស័ក្តិសមសម្រាប់ប្រតិបត្តិការរយៈពេលវែងនៅក្នុងតំបន់ឆ្នេរ វាលខ្សាច់ និងតំបន់ដែលមានសំណើមខ្ពស់។

លក្ខណៈពិសេសរចនាសំខាន់ៗ

• រចនាសម្ព័នបើកផ្តេករាងជាជួរពីរជួរ V សម្រាប់ស្ថេរភាពប្រសើរឡើង
• ការរចនាបង្គោលម៉ូឌុលជាមួយនឹងប៉សឺឡែនដែលមានកម្លាំងខ្ពស់ឬអ៊ីសូឡង់សមាសធាតុ
• គាំទ្ររបៀបប្រតិបត្តិការដោយដៃ និងម៉ូទ័រ
• ការកំណត់រចនាសម្ព័ន្ធដីស្រេចចិត្ត៖ មិនមែនដី ដីតែមួយ ដីទ្វេ
• ប្រព័ន្ធភ្ជាប់មេកានិករវាង blade មេ និង blade ដី ដើម្បីសុវត្ថិភាព
• ពង្រឹងភាពធន់នឹងច្រេះសម្រាប់សេវាកម្មក្រៅផ្ទះរយៈពេលវែង

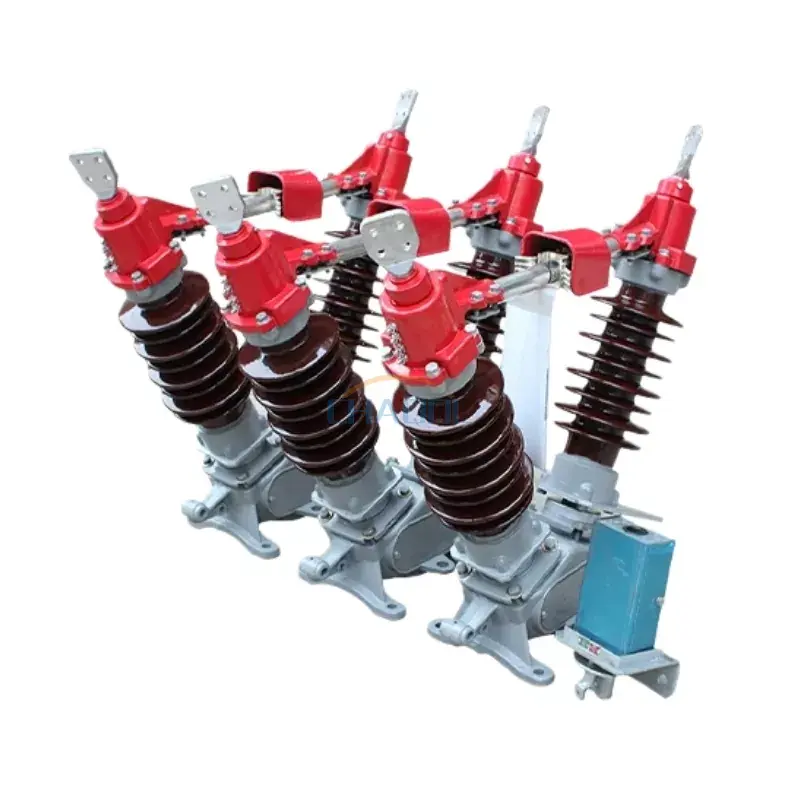

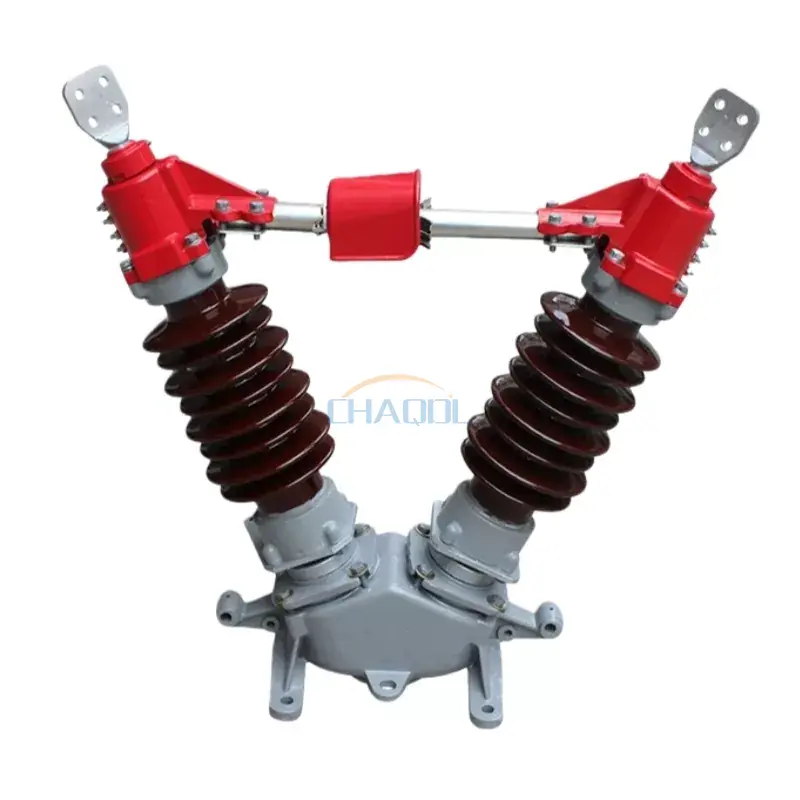

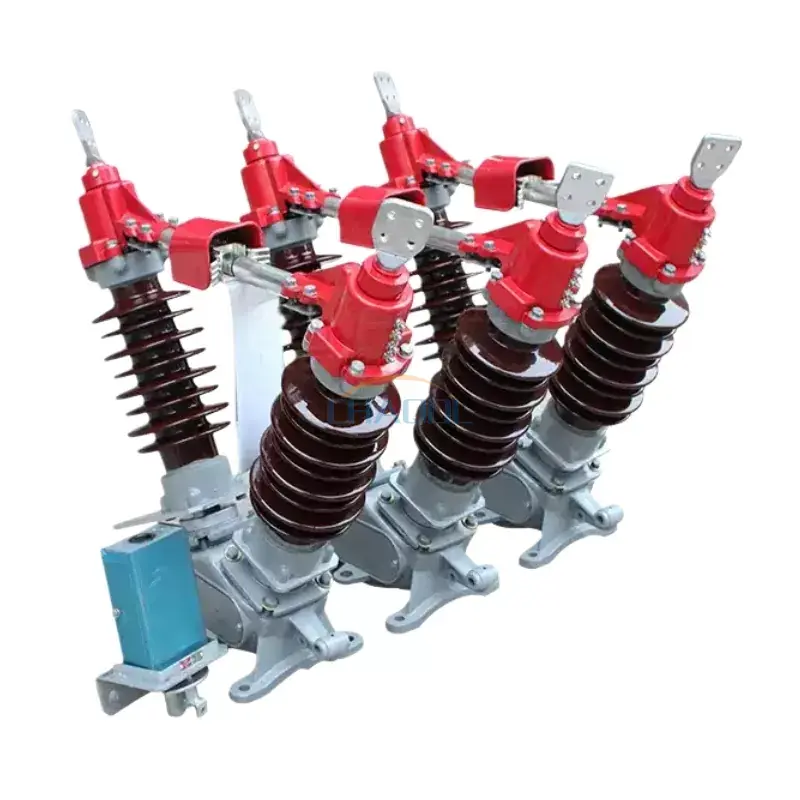

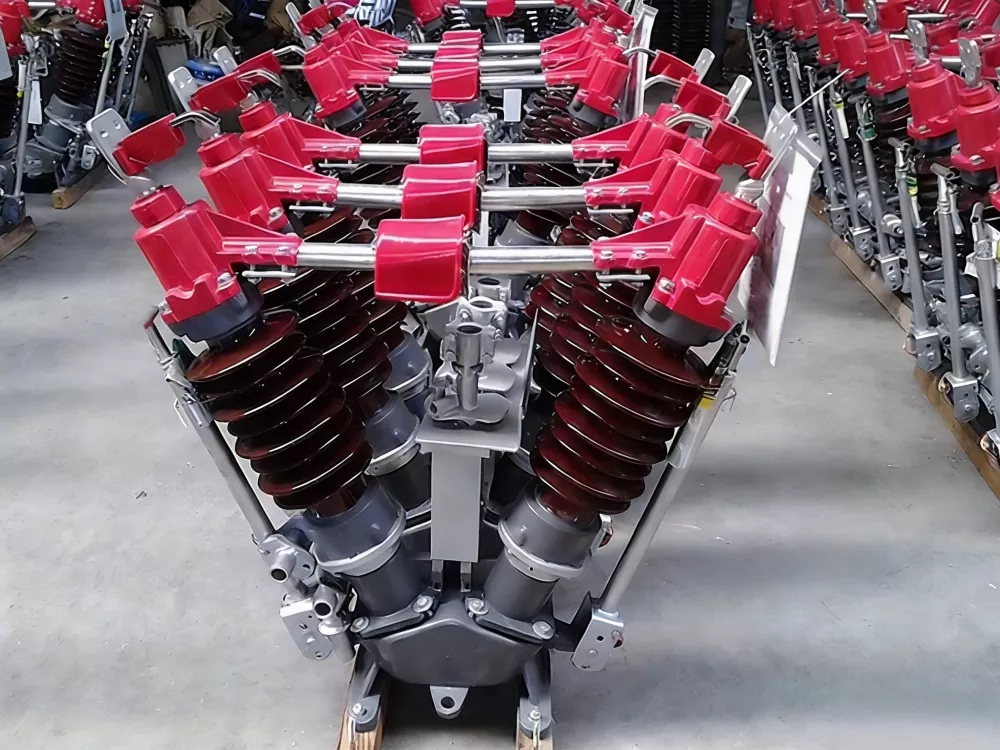

រូបថតផលិតផលពិត

ប៉ារ៉ាម៉ែត្របច្ចេកទេស

ដ្យាក្រាមទំហំផលិតផល

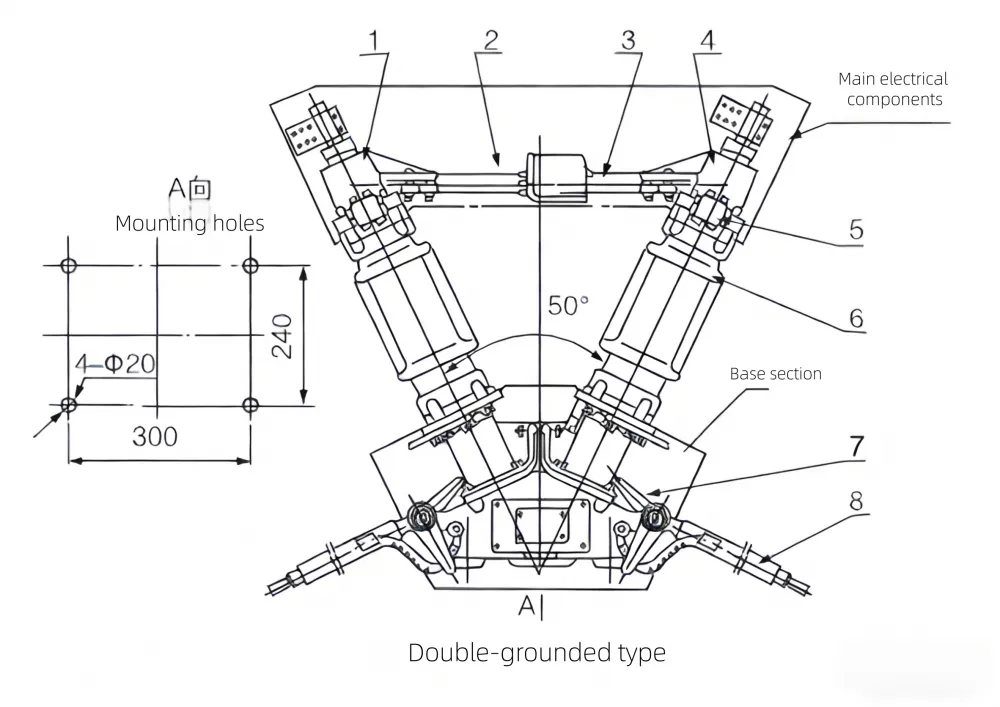

GW5-40.5KV Outdoor Disconnecting Switch Diagram

1. ប្លុកស្ថានីយ
2. ទំនាក់ទំនងសំខាន់
3. ម្រាមដៃទំនាក់ទំនងសំខាន់
4. ប្លុកស្ថានីយ
5. ម្រាមដៃទំនាក់ទំនងដី
6. ប្រកាសអ៊ីសូឡង់
7. ចានកំណត់
8. កុងតាក់ដី

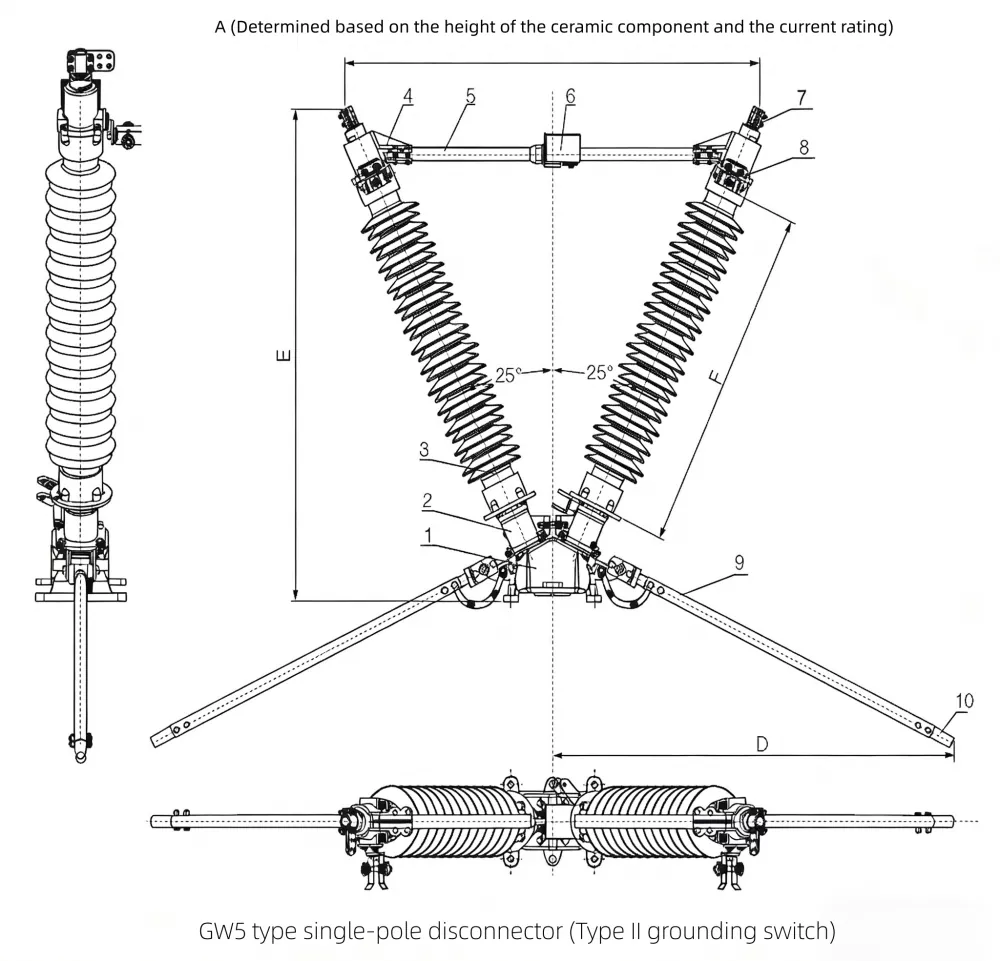

GW5-126 Outdoor Disconnect Switch Diagram

1. មូលដ្ឋាន
2. គាំទ្រ
3. ប្រកាសអ៊ីសូឡង់
4. ប្លុកស្ថានីយ
5. កំណាត់ conductive shaft ជុំ
6. ដំបង conductive រាងការ៉េ
7. ការគៀបស្ថានីយ
8. កុងតាក់ដី ទំនាក់ទំនងស្ថានី
9. កុងតាក់ដី បំពង់អាលុយមីញ៉ូម
10. ទំនាក់ទំនងកុងតាក់ដី

ការប្រៀបធៀបជាមួយផលិតផលស្រដៀងគ្នា

សេណារីយ៉ូកម្មវិធី

នេះ។កុងតាក់ផ្តាច់ខាងក្រៅ 40.5KVត្រូវបានអនុវត្តយ៉ាងទូលំទូលាយនៅក្នុង:

• ស្ថានីយរងតង់ស្យុងខ្ពស់ និងកុងតាក់
• ប្រព័ន្ធដាច់ឆ្ងាយពីខ្សែបញ្ជូនថាមពល
• បណ្តាញចែកចាយថាមពលឧស្សាហកម្ម
• ចំណុចតភ្ជាប់បណ្តាញថាមពលកកើតឡើងវិញ (កសិដ្ឋានខ្យល់ និងពន្លឺព្រះអាទិត្យ)
• គម្រោងកែលម្អបណ្តាញទីក្រុង និងជនបទ

ជាមួយនឹងការរចនាមេកានិចដ៏រឹងមាំ និងដំណើរការអគ្គិសនីមានស្ថេរភាព ឧបករណ៍ផ្តាច់នេះគឺជាជម្រើសដែលអាចទុកចិត្តបានសម្រាប់ប្រតិបត្តិករដែលទាមទារសុវត្ថិភាពរយៈពេលវែង និងប្រសិទ្ធភាពប្រតិបត្តិការនៅក្នុងបរិយាកាសខាងក្រៅ។
