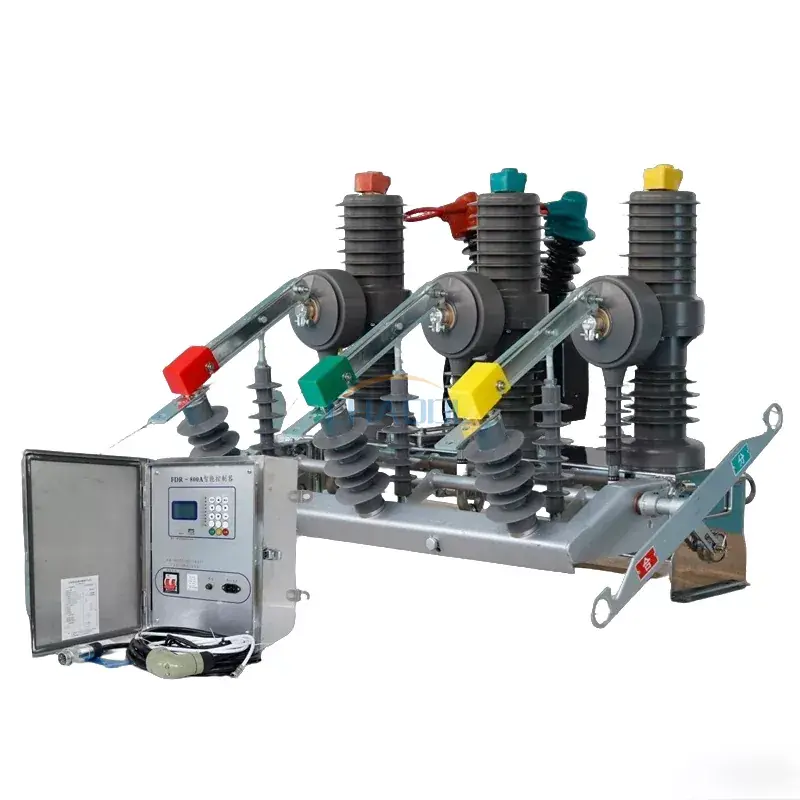

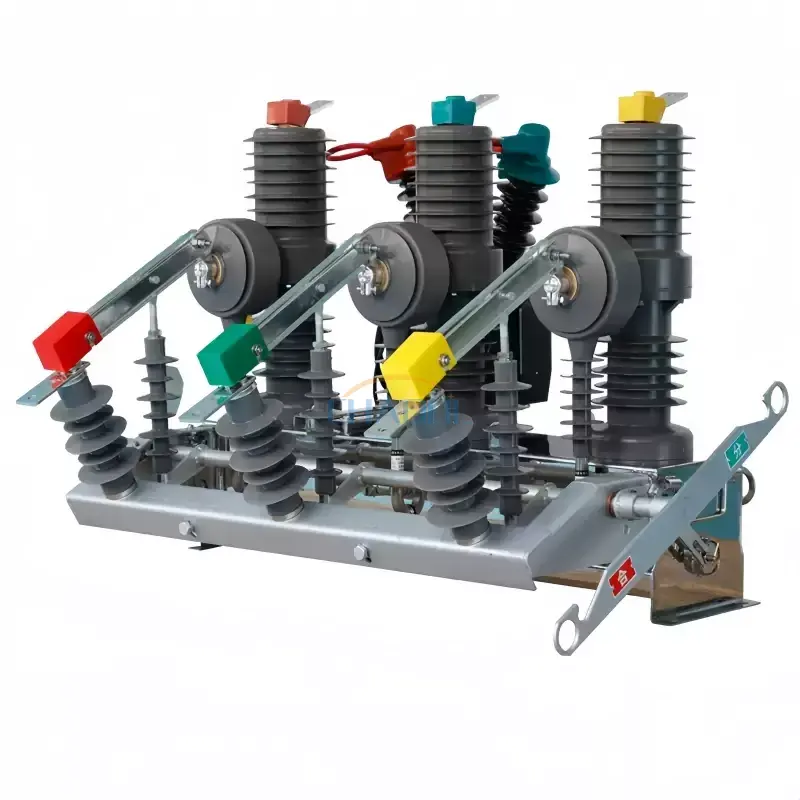

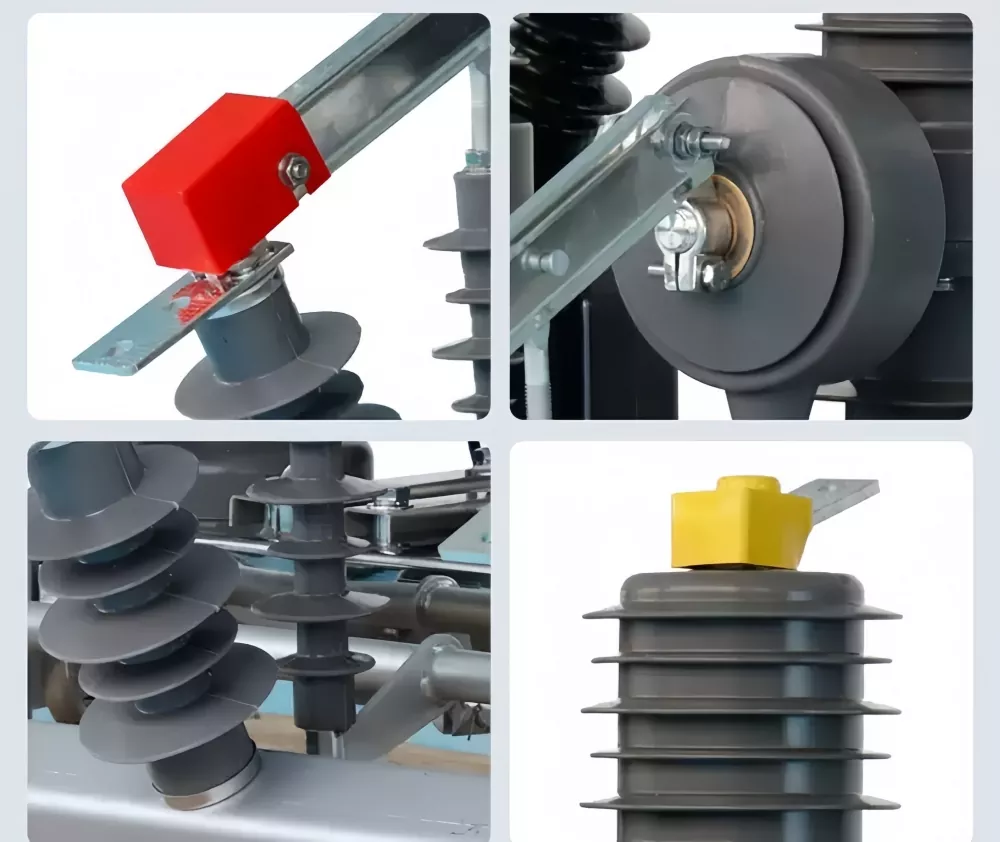

ឧបករណ៍បំបែកសៀគ្វីមេដែកអចិន្រ្តៃយ៍នៅខាងក្រៅ

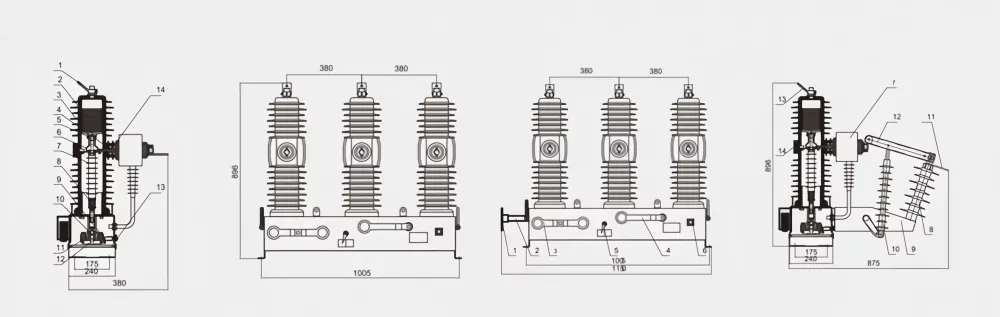

1- រន្ធខាងលើ

2- ម៉ាស៊ីនបូមធូលី

3- បំពង់អ៊ីសូឡង់

4- បន្ទាត់​ចេញ​ក្រោម​

5- ឃ្លីបទំនាក់ទំនង

6- ការតភ្ជាប់ទន់

7- ដំបងទាញអ៊ីសូឡង់

8- ទាក់ទងនិទាឃរដូវសម្ពាធ

9- និទាឃរដូវបើក

10- បន្ទះភ្ជាប់អ្នកបើកបរ

11- អ័ក្សទិន្នផលយន្តការ

12- យន្តការប្រតិបត្តិការ

១៣-ប្រអប់ស្ថាប័ន

14- ឧបករណ៍បំលែងចរន្ត

1- ចំណុចទាញប្រតិបត្តិការ

2- spindle ដាច់

3- ចំណុចទាញបើក និងបិទដោយដៃរបស់ឧបករណ៍បំបែកសៀគ្វី

4- ចំណុចទាញថាមពលបំបែកសៀគ្វី

៥- សេចក្តីណែនាំអំពីការបំបែក និងផ្សំ

6- ដោតខ្សែភ្លើង

7- ឧបករណ៍បំលែងចរន្ត

8- អ៊ីសូឡង់

9- ធ្នើរដាច់ដោយឡែក

10- កំណាត់គំរូអ៊ីសូឡង់

11- ប្លុកស្ថានីយ (ផ្នែកបញ្ចូល)

12- កាំបិតឯកោ

13- ប្លុកស្ថានីយ (ចុងទិន្នផល)

១៤- អ្នកបំបែក

ឈ្មោះគម្រោង

តម្លៃប៉ារ៉ាម៉ែត្រ

វ៉ុលដែលបានវាយតម្លៃ

12/24kV

ប្រេកង់ដែលបានវាយតម្លៃ

50Hz

វាយតម្លៃបច្ចុប្បន្ន

630/1250A

វាយតម្លៃចរន្តបំបែកសៀគ្វីខ្លី

20/25kA

កម្រិតកំពូល ទប់ទល់នឹងចរន្ត (តម្លៃកំពូល)

50/63kA

ការវាយតម្លៃសៀគ្វីខ្លីធ្វើឱ្យតម្លៃកំពូលបច្ចុប្បន្ន

50/63kA

ចំណាត់ថ្នាក់ប្រតិបត្តិការ

0-0.3s-CO-180s-CO

ជីវិតមេកានិច

10,000 ដង

វាយតម្លៃចរន្តបំបែកសៀគ្វីខ្លី និងចំនួនប្រតិបត្តិការបំបែក

20 ដង

ប្រេកង់ថាមពល 1 នាទីទប់ទល់នឹងការធ្វើតេស្តវ៉ុលសម្រាប់សៀគ្វីបន្ទាប់បន្សំ

2kV

កម្លាំងរន្ទះទប់ទល់នឹងតម្លៃវ៉ុលកំពូល

125/145kA

ទម្ងន់

១១៥ គីឡូក្រាម
